Korsade slingor och 7 andra elfel i golvvärmen

Det är hur lätt som helst att lägga golvvärme – eller? Här kommer en bildspecial från under golvet.

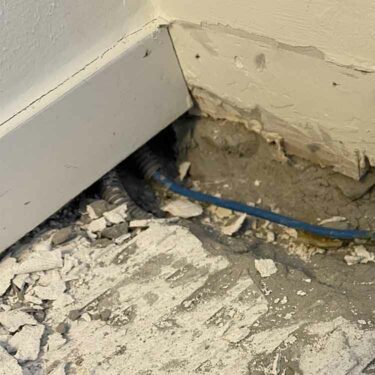

1. Skarv i röret i väggen

Skarven mellan varm och kall kabel ska ligga i golvet, påminner Anders Eriksson hos Din Elektriker i Stockholm.

– Detta är allmänt känt, men ändå händer det att vi hittar skarven i röret i väggen. Då finns risk att kabeln bränns av till slut och blir svår att laga utan att skada väggen.

Läs också:
Reklam för golvvärme riktades direkt till hemmafixare

Läs också:
Så hittar proffset fel i golvvärmen – utan att riva upp hela golvet

Skarven ska ligga ingjuten i betongen som ger kylning.

Anders Eriksson, Din elektriker

2. Skarv uppdragen vid en list

Några gånger har han stött på den här tokiga lösningen. Kallkabeln är placerad i en list på väggen och skarven ligger i listen. Även här finns risk att kabeln brinner av, eftersom den inte får tillräcklig kylning.

– Skarven ska ligga ingjuten i betongen som ger kylning. Det är viktigt eftersom koppar alltid rör sig lite, och kylningen gör att den rör sig mindre.

3. Skarv i röret i golvet

Visserligen ska skarven mellan varm och kall kabel ligga i golvet, så långt är det rätt. Men om skarven är indragen och uppböjd i röret i väggen finns risk att den brinner av efter ett tag då kylningen inte är tillräcklig.

4. Korsade värmeslingor

– När vi termograferar golv inför reparationer hittar vi ibland korsade slingor under klinkern. Det kan bero på att någon råkat sparka till värmeslingan vid golvläggningen. Problemet med det är att värmen blir ojämn. Lokala hot spots riskerar också att skada kablarna.

5. Avlopp för nära väggen

Här har avloppen hamnat för nära väggen. Åtgärden har blivit att flytta ut avloppen och vid borrningen har värmekabeln träffats och gått av på flera ställen.

Läs också:
7 eller 12 watt – här är proffstipsen om golvvärmens effekt

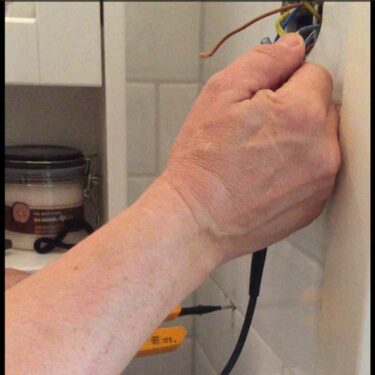

6. Handdukstorkens fästen sitter i golvvärmeröret

Skruvar genom golvvärmerör är en vanlig syn. Här har det hänt vid monteringen av en handdukstork.

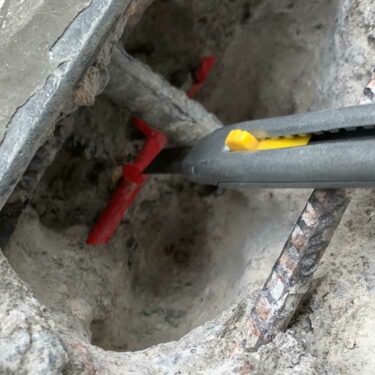

7. Gjutit in kabel 20 cm ner mellan armeringsjärn

Här har det blivit fel i en lastkaj utomhus. En röd värmekabel av god kvalitet har gjutits in, vilket är bra. Problemet är att den förlagts 20 centimeter ner, inträdd mellan armeringsjärn och svåråtkomlig. Rätt placering ska vara på överkantsarmeringen, enligt Anders Eriksson.

– Sedan har någon borrat in skruvar i träkanten och lyckats träffa kabeln. Dubbelfel!

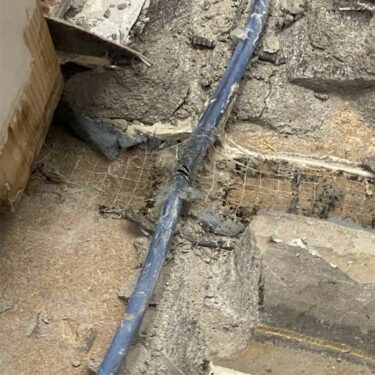

8. Golvet flytspacklat åt två håll

Här har kabeln kommit i kläm. En avstängningslist har satts in när golvet flytspacklats. Golvet har flytspacklats åt två håll i olika omgångar.
