6 skäl till att N måste placeras rätt i jordfelsbrytaren

Nollan till höger eller vänster i JFB:n? I en tidigare expertfråga skrev vi att placeringen saknar betydelse. Men den har betydelse – det säger produktchefer hos både Hager och Schneider Electric.

Nollans placering i en jordfelsbrytare spelar visst roll, och kan vara viktig för säkerheten. Det menar en elektriker som hört av sig till Elinstallatören efter en tidigare artikel.

”Det är alltid viktigt att följa tillverkarens anvisningar. Ansluter man en fasskena fel blir det i bästa fall bara en kortslutning och att minibrytaren löser ut, men i värsta fall kan det bli skador på både människor och egendom.”

Peter Ljungqvist, Schneider Electric

Läs också:
Elsäkerhetsverket om nollan i JFB: ”Måste anslutas på rätt plint”

Tidigare expertfråga:
Nollan till höger på JFB – är det okej?

Mikael Hylander, produktchef hos Hager, håller med om att neutralledarens placering är viktig. Men olika tillverkare har olika tekniker. Produktstandarden EN 61008-1 gäller för jordfelsbrytare.

1. Fel placering kan skada elektronik

– Placeringen av nollan i jordfelsbrytaren spelar alltid roll! Det är viktigt att kolla märkningen och placera nollan där det står N, annars kan det bli tokigt. Om nollan försvinner kan man få bakspänning som bränner elektronik, men det händer mest i defekta produkter, säger han.

2. Testknappen kräver att nollan sitter rätt

Neutralledarens placering är viktig inte minst för testknappens funktion. Testknappen ligger oftast mellan N och en fas (L1), förklarar Mikael Hylander.

– För att kunna motionera jordfelsbrytaren med rätt felström måste nollan läggas in korrekt. Om man får två faser över testknappen blir felströmmen för hög, enligt kravet för test av jordfelsbrytare i standardens föreskrifter, säger han.

3. Jordfelsbrytarens typ avgör nollans placering

I en av Elinstallatörens tidigare artiklar menar en expert att det inte spelar någon roll om nollan sitter till höger eller vänster i jordfelsbrytaren. Men det är inte så enkelt.

– Oftast på våra jordfelsbrytaren är nollan placerad till vänster, men vi har vissa jordfelsbrytare där nollan ska ligga till höger. Då handlar det om brytare med lite speciella egenskaper och som säljs i flera länder – till exempel den självtestande jordfelsbrytaren, säger Mikael Hylander.

Självtestande jordfelsbrytare är större än vanliga jordfelsbrytare och används till exempel i sjukhus. Storleken gör att man inte kan ansluta en fasskena direkt på den självtestande jordfelsbrytaren. Nollans placering på jordfelsbrytaren påverkar valet av fasskena.

4. Nollan till vänster förenklar för elektriker

– Det blir lättare med fasskenan då den inte behöver vara anpassad för ändamålet. Installatörer kan använda sin vanliga trepoliga fasskena, och alltid ha rätt fasskena med sig ut på jobb, säger Mikael Hylander.

5. Därför har Schneider Electric alltid N till vänster

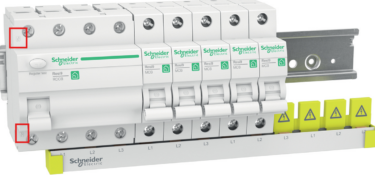

Även tillverkaren Schneider Electric anser att placeringen är viktig. Alla deras jordfelsbrytare i Sverige har anslutningen av neutralledare på vänster sida.

– Det är den logiska placeringen, eftersom den gör det möjligt att använda en fasskena direkt på jordfelsbrytaren, säger Peter Ljungqvist, produktchef normsystem hos Schneider Electric.

Placeringen baseras på det vanligaste upplägget för normapparater. Där monteras jordfelsbrytare längst till vänster och sedan minibrytare till höger om jordfelsbrytaren. Om neutralledaren är längst till höger är det inte möjligt att använda en fasskena direkt på jordfelsbrytaren, förklarar han.

Undantaget är självtestande jordfelsbrytare som har anslutningen av neutralledaren till höger, av samma skäl som Hager uppger.

– Det är alltid viktigt att följa tillverkarens anvisningar. Ansluter man en fasskena fel blir det i bästa fall bara en kortslutning och att minibrytaren löser ut, men i värsta fall kan det bli skador på både människor och egendom, säger Peter Ljungqvist.

På de flesta av företagets 4-poliga jordfelsbrytare är testknappen ansluten mellan två faser, tillägger han.

Läs också:
Måste man ha jordade uttag med jordfelsbrytare – och 12 andra svar om JFB

6. Ingen höger/vänster-standard i Europa

I den tidigare expertfrågan uppges att praxis för placering av nollan i jordfelsbrytare varierar mellan länder. Till exempel att det är vanligare med placering till höger i Tyskland.

– Men inte heller i Tyskland finns någon standard som säger om neutralledare ska sitta till höger eller vänster. Båda alternativen förekommer beroende på den tekniska konstruktionen, säger Peter Ljungqvist.
