Felplacerad nolla: ”Testknappen brann upp”

Jordfelsbrytaren slutade inte lösa ut och elektrikern hittade inte felet. Då vände sig kunden till Andrea Van Sand – som snabbt fann felet.

Förra året installerade en elektriker en undercentral med jordfelsbrytare i ett garage. Men en längre tid efter det löste jordfelsbrytaren ut två till tre gånger i veckan.

Elektrikern hade felsökt i anläggningen vid tre tillfällen utan att hitta felet, men efter det slutade han svara när kunden ringde. Andrea Van Sand, Vansand electronics, fick i uppdrag av kunden att hitta felet, vilket gick fort.

– Vanligtvis börjar jag leta jordfel i centralen med hjälp av ett instrument, och genom att kolla hur det är kopplat. Precis när jag öppnade centralen såg jag felet. Nollan var placerad på fel sida i jordfelsbrytaren, säger Andrea Van Sand.

Det vanligaste är att neutralledaren placeras till vänster på jordfelsbrytaren. Men i detta fall hamnade L1 där neutralledaren skulle sitta, medan neutralledaren hamnade på L3. Det ledde till att testknappen slutade fungera.

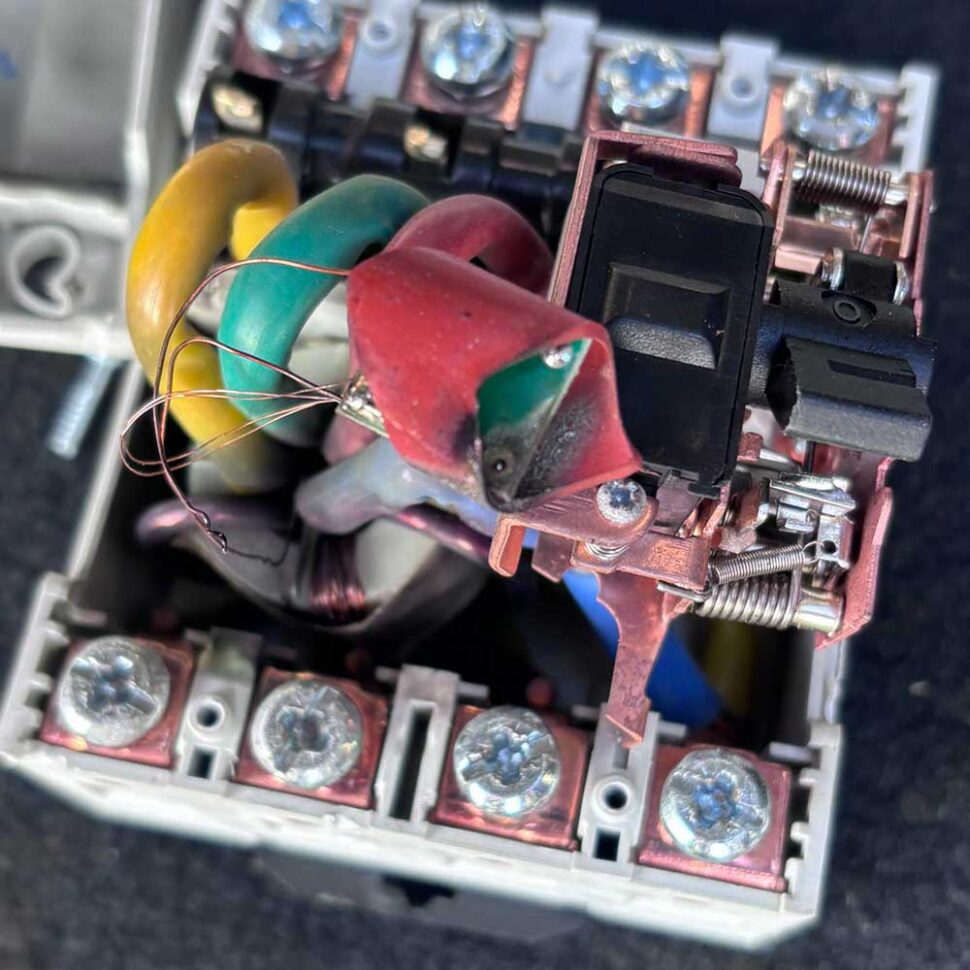

– Elektrikern hade tryckt på testknappen och den fungerade bara en gång. Den är konstruerad för att klara 230V, men här hade det gått igenom 400V och då säger det poff. Jag har tidigare kommit över liknande fall, som visar vad som händer om jordfelsbrytaren felkopplas. Testknappen brinner upp helt enkelt.

Läs också:
6 skäl till att N måste placeras rätt i jordfelsbrytaren

Läs också:
Nollan till höger på JFB – är det okej?

Andrea Van Sand bytte ut jordfelsbrytaren mot en ny och sedan dess har anläggningen fungerat utan avbrott. Hon delade med sig av detta i facebookgruppen Elfel, vilket ledde till mycket diskussion bland medlemmarna.

– Det var många som tyckte att nollans placering inte hade någon betydelse, medan andra tyckte placeringen är det viktigaste som finns. På ett sätt har det ingen betydelse om nollan sitter på rätt sida. Jordfelsbrytaren kan fungera ändå, eftersom det beror på hur den är uppbyggd. Men det här är ett tydligt exempel på när det blir problem.
